Descrição do Produto

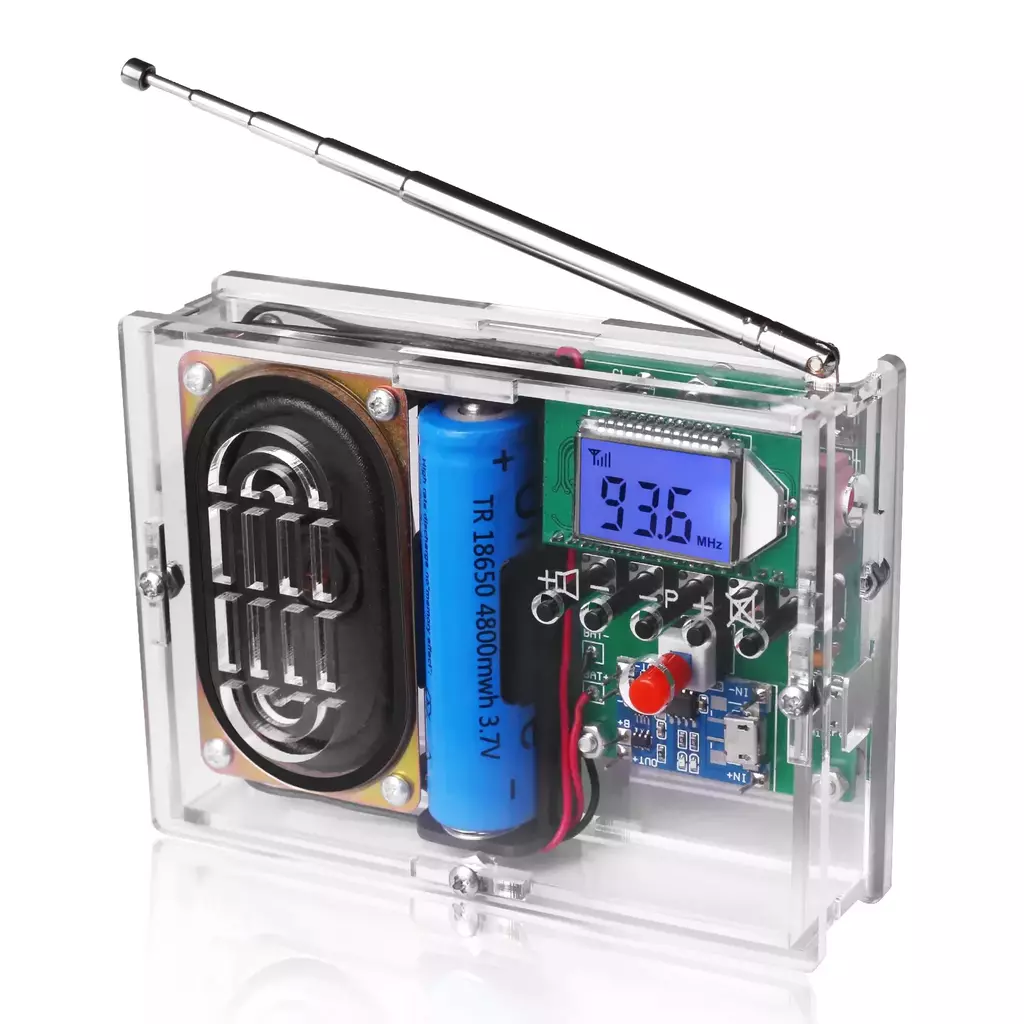

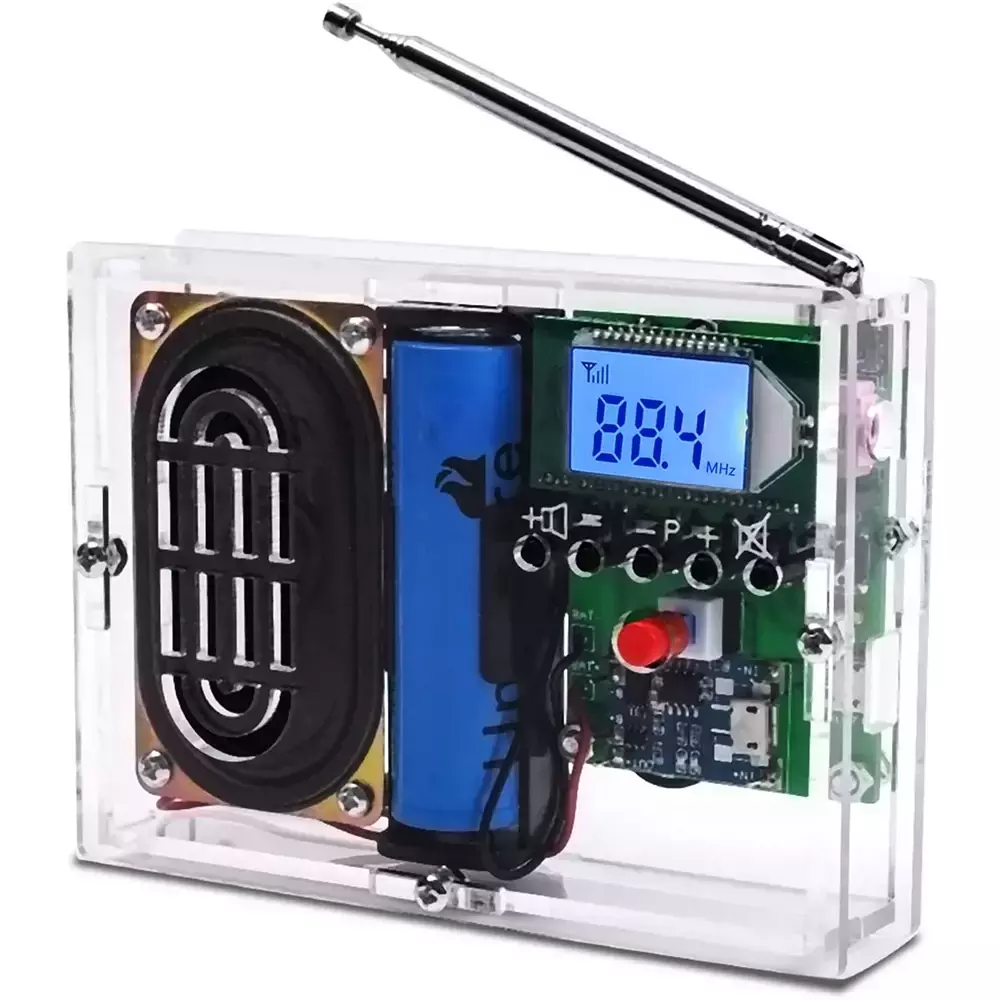

Rádio FM Eletrônico Receptor Módulo Kit, DIY Speaker Rádio, Modificação de Frequência, LCD Display solda Prática, 76-108MHz
🔧 **Desperte o engenheiro dentro de você!** Apresentamos o **Rádio FM Eletrônico Receptor Módulo Kit**, a solução perfeita para entusiastas de eletrônica e iniciantes que desejam construir seu próprio rádio FM com modificação de frequência. Este kit oferece uma experiência prática e educativa, permitindo que você aprenda e se divirta ao mesmo tempo. 🌟

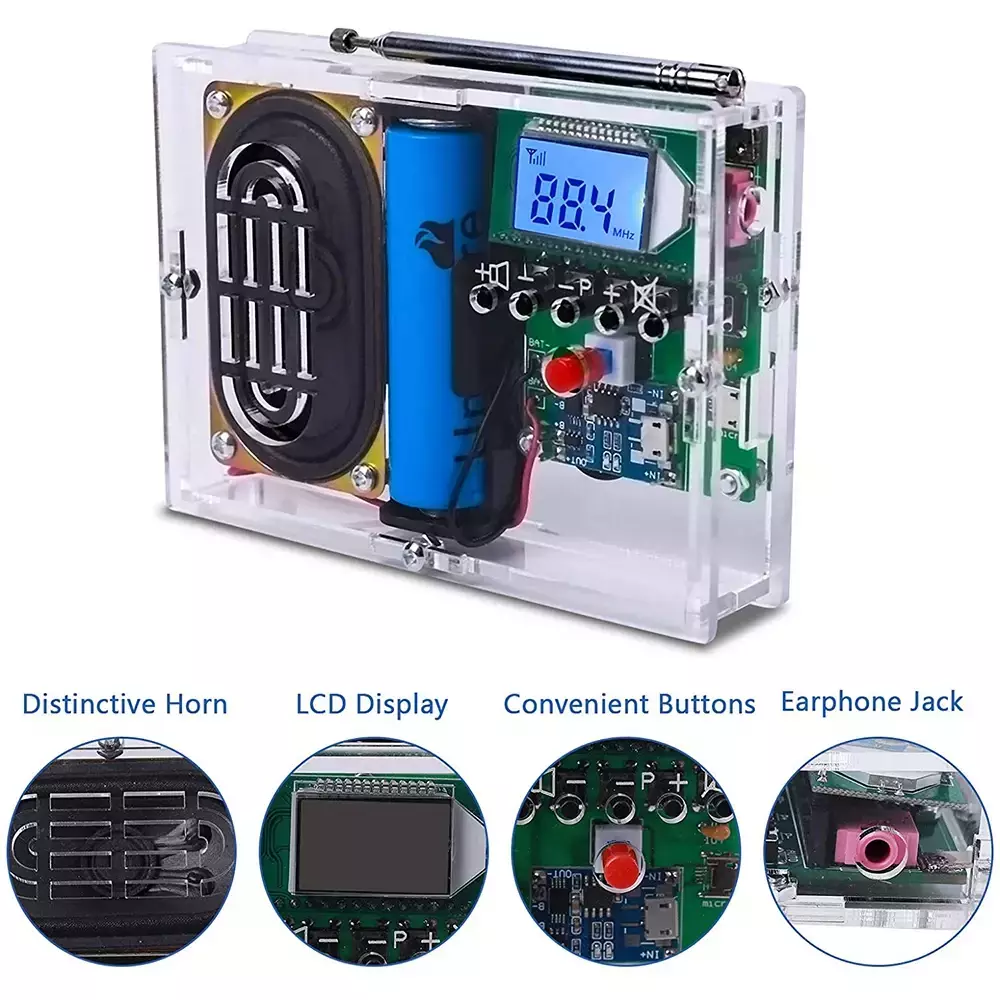

Características Principais:
- **Novo e inovador**: Com componentes de alta qualidade, este kit é perfeito para quem procura aprender e praticar habilidades de solda.
- **Display LCD**: Facilita a visualização das frequências, tornando a experiência mais interativa e agradável.
- **Faixa de Frequência**: Suporta 76-108MHz, ideal para capturar suas estações de rádio favoritas.
- **Voltagem de Alimentação**: Opera com DC 3.0V~5.0V, garantindo segurança e eficiência.
- **Temperatura de Operação**: Funciona perfeitamente entre -20~70°C, adaptável a diversas condições.
- **Potência de Saída**: Oferece 5W, garantindo um som claro e potente.
- **Impedância de Saída**: 8ohm, compatível com diversos tipos de alto-falantes.
- **Saída de Canal**: Mono para alto-falante e canal duplo para fones de ouvido.
- **Tamanho (Instalado)**: Compacto e eficiente, mede 118*87*27mm.
- **Nota Importante**: A bateria não está incluída!!!
Por Que Escolher Este Kit?
🌐 **Versatilidade**: Pode ser usado como um módulo receptor de dados, tornando-o ideal para diversos projetos de eletrônica.
📶 **Cobertura de Frequência Ampla**: Com duas faixas de frequência (87.0MHz~108.0MHz e 76.0MHz~108.0MHz), você nunca perderá uma estação de rádio.
🔊 **Qualidade de Som**: Com um nível de ruído equivalente >=30dB, garante uma experiência auditiva sem interferências.
Aproveite Agora!
🔋 **Monte e Divirta-se**: Ideal para todos os públicos, desde hobistas até estudantes de engenharia.
🔧 **Aprenda e Pratique**: Desenvolva suas habilidades de solda enquanto monta um rádio funcional e moderno.
🎁 **Presente Perfeito**: Surpreenda amigos e familiares com um kit que combina educação e diversão.
🚀 **Não Perca Tempo**: Adquira o seu **Rádio FM Eletrônico Receptor Módulo Kit** hoje mesmo e mergulhe no incrível mundo da eletrônica! Compre agora e comece a construir o seu próprio rádio de alta qualidade! 🌟
Nota: A bateria não está incluída!!!
3.Use métodos:
1>. Mantenha a imprensa AUTO botão para procurar e armazenar automaticamente as estações de rádio que podem ser ouvidas.
2>. Nomeie automaticamente estações pesquisáveis como P01,P02,P02 e assim por diante.
3>. Pressione P + e P-para alternar estações salvas.
4>. Pressione V + e V-para ajustar o volume de V00 para V30.
5>.Switch Campus Broadcasting Band: Mantenha a imprensa V + e V-antes de ligar e depois ligar o interruptor de alimentação do trabalho. Isso significa ativar Campus Broadcasting Band se exibir C1 no LCD. Isso significa desativar Campus Broadcasting Band se exibir C0 no LCD. Disponível após a reinicialização.
6>. Ative o modo de retroiluminação: Mantenha a pressão P + e P-antes de ligar e depois ligar o interruptor de alimentação do trabalho. Isso significa manter a luz de fundo ON se exibir B1 no LCD. Isso significa que a luz de fundo desligará após 20 segundos se exibir B0 no LCD (Este é o modo de economia de energia). Disponível após a reinicialização.
7>. Pode produzir áudio do alto-falante e fone de ouvido. O alto-falante do módulo não funciona quando o fone de ouvido está conectado.

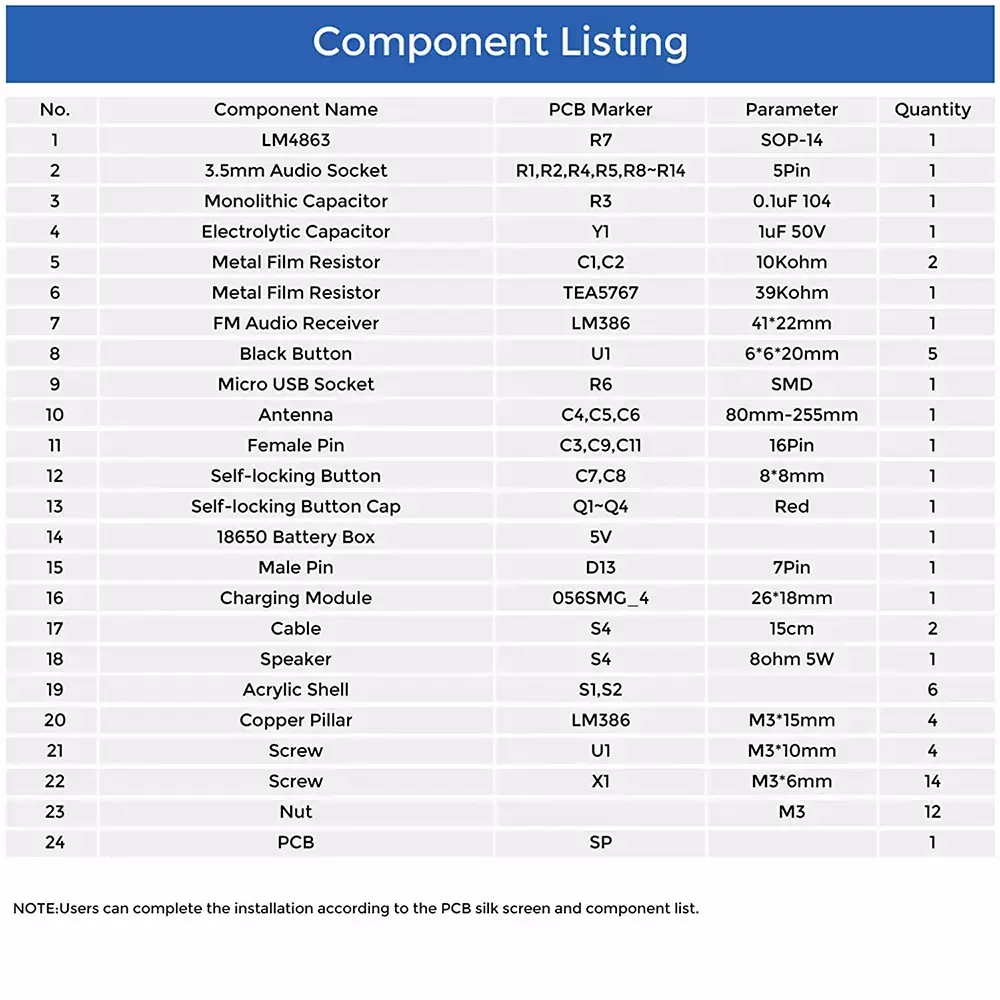

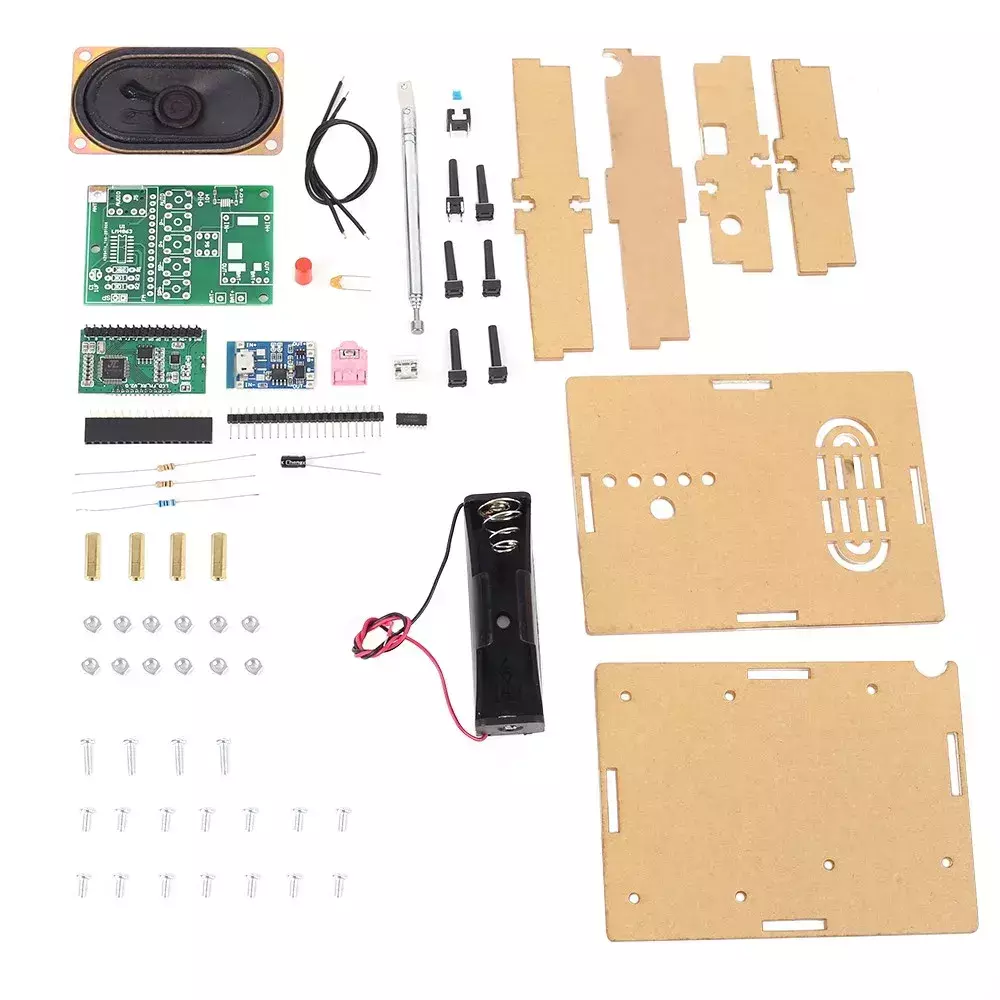

Listagem 4.Component:
5. Diagrama esquemático:
6. Nota:
1>. Não pode receber rádio enquanto estiver carregando.
2>. É um módulo sem fio. Portanto, não use em um ambiente com interferência de sinal.
3>. Entrada de carga de tensão micro USB no PCB maior.
7. Instalação Dicas:
1>. O usuário precisa preparar a ferramenta de soldagem no início.
2>. Seja por favor paciente até que a instalação esteja completa.
3>. O pacote é kit DIY. Precisa o revestimento instala pelo usuário.
4>. O ferro de solda não pode tocar nos componentes por muito tempo (1,0 segundo), caso contrário danificará os componentes.
5>. Preste atenção ao positivo e ao negativo dos componentes.
6>. Proibir estritamente curto-circuito.
7>. O usuário deve instalar o LED de acordo com as regras especificadas. Caso contrário, algum LED não acende.
8>. Instale componentes complexos preferencialmente.
9>. Verifique se todos os componentes estão na direção certa e lugar certo.
10>. É altamente recomendável ler o manual de instalação antes de iniciar a instalação!!!
11>. Por favor, use luvas antiestáticas ou pulseiras antiestáticas ao instalar componentes eletrônicos.
8. Etapas da instalação (seja por favor paciente instale!!!):
1>. Passo 1: Instale 1pc 39Kohm Metal Film Resistor em R1.
2>. Passo 2: Instale o resistor de filme metálico 2pcs 10Kohm em R2,R3.
3>. Etapa 3: Instale 1PC SOP-16 IC LM4863 em U1.There é uma marca em uma extremidade do IC e há uma marca no PWB onde o IC pode colocar sobre. Essas duas marcas são correspondentes entre si e são usadas para especificar a direção de instalação do soquete de IC.
4>. Passo 4: Instale a tomada micro USB 1pc em J2.
5>. Passo 5: Prepare o cabeçalho do pino 6pcs.
6>. Passo 6: Instale o módulo de carregamento 1pc em J7 e fixe pelo cabeçalho do pino 6pcs.
7>. Passo 7: Remova o bloco fixo preto do cabeçalho do pino 6pcs e corrija o módulo de carregamento.
8>. Etapa 8: Instale o capacitor monolítico 1pc 0.1uF em C2.
9>. Passo 9: Instale 1pc 1uF 50V Capacitor eletrolítico em C1.Preste atenção para distinguir entre positivo e negativo. O pino mais longo é pólo positivo.
10>. Passo 10: Instale o soquete de áudio 1pc 3.5mm em J5.
11>. Passo 11: Corte um pino do soquete fêmea 16Pin.
12>. Passo 12: Instale o soquete fêmea em FM. Preste atenção à direção do pino de corte.
13>. Passo 13: Instale o botão de travamento automático 1pc no S6.
14>. Passo 14: Instale o botão preto 5pcs 6*6*20mm em S1-S5.
15>. Passo 15: Instale 1pc Self-locking Button Cap no botão de travamento automático.
16>. Passo 16: Instale a antena 1pc na ANT. Observe que a antena deve ser instalada na frente do PCB.
17>. Passo 17: Instale 1pc 18650 Battery Box em J1, J3.Preste atenção ao fio positivo e negativo. Red é pólo positivo.
18>. Passo 18: Instale 2pcs 15cm cabo preto no alto-falante.
19>. Passo 19: Conecte o alto-falante ao PCB no SP. O orador não faz distinção entre positivo e negativo.
20>. Passo 20: Instale o receptor de áudio FM 1pc nos pinos femininos. Preste atenção na direção do pino cortado.
21>. Passo 21: Rasgue a película protetora na superfície da casca de acrílico.
22>. Passo 22: Instale o pilar de cobre 4pcs M3 * 15mm e o parafuso 4pcs M3 * 10mm na placa inferior acrílica.
23>. Passo 23: Alto-falante fixo na placa inferior acrílica por 4pcs M3 * 6mm Parafuso.
24>. Passo 24: Instale o parafuso 3pcs M3 * 6mm e a porca 3pcs M3 na placa inferior acrílica. Observe que o fio não deve ser colocado entre o PCB e o acrílico.
25>. Etapa 25: PWB principal fixo na placa inferior acrílica pela porca 3pcs M3. Note que o fio não deve ser colocado entre o PWB e o acrílico.
26>. Passo 26: Ajuste a posição da caixa da bateria. Não coloque os fios sob a caixa da bateria. Os fios podem ser movidos para ambas as extremidades da caixa da bateria.
27>. Passo 27: Fixe outra placa acrílica por parafuso 6pcs M3 * 6mm e porca 6pcs M3.

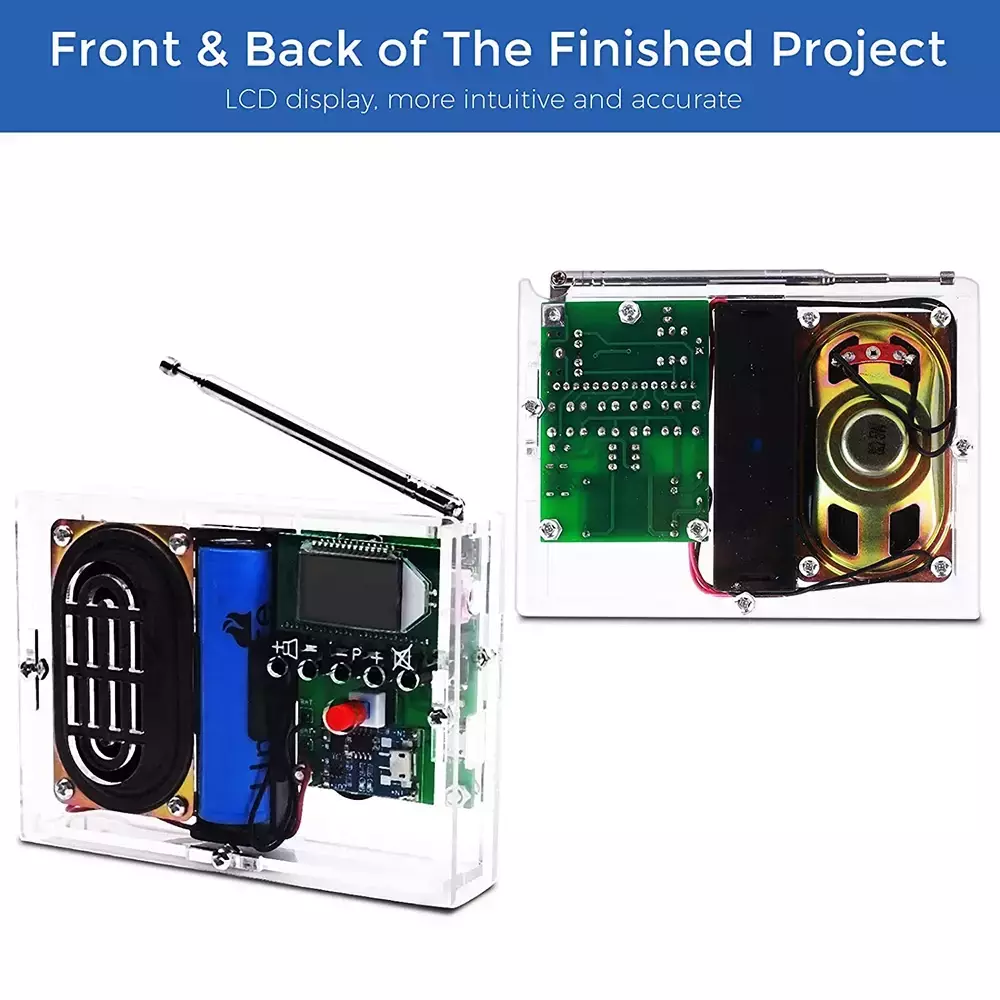

28>. Passo 28: Conecte à fonte de alimentação e aproveite o efeito.
